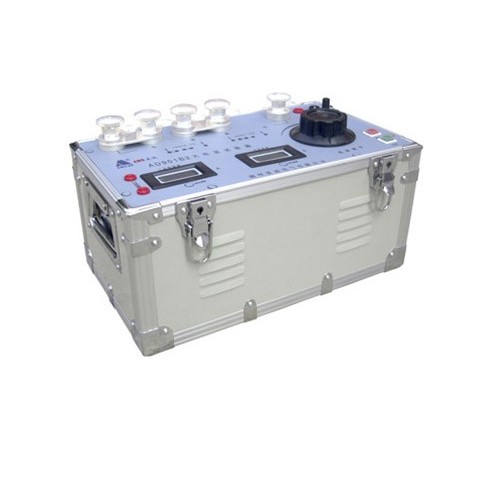

¿Cómo se calcula la clasificación de kVA para un equipo de prueba de inyección primaria? (Fórmula 2026)

Un equipo de prueba de inyección primaria de 5000 A necesita aproximadamente 30 kVA para entregar corriente nominal a través de un circuito de prueba realista, y esa cifra, no el amperaje nominal, es el número que decide si el equipo realmente funciona en el sitio.

Publicado: octubre de 2026 | Por el equipo de ingeniería de aidi

Dimensionar un generador de alta corriente según su número de amperios principal es el error más costoso en esta categoría. Dos conjuntos, ambos con capacidad nominal de 5000 A, pueden diferir tres veces en la corriente entregada, porque uno mantiene esa salida a 10 V y el otro a 5 V. Descubra cómo calcular la clasificación de kva para el conjunto de prueba de inyección primaria antes de escribir las especificaciones y comprará la máquina que llega a su interruptor. Sáltelo y comprará uno que se detiene en una mañana fría con cables largos.

1. ¿Cuál es la fórmula de trabajo para dimensionar la capacidad de inyección?

La capacidad es igual a la corriente multiplicada por el voltaje necesario para atravesar el bucle, y ese voltaje lo establece la impedancia del bucle, no el equipo. La secuencia sobre cómo calcular la clasificación de kva para el equipo de prueba de inyección primaria se ejecuta en tres pasos.

Paso 1: corrija la corriente de inyección objetivo. Esto proviene de la configuración de protección. Para un disyuntor de caja moldeada con activación de larga duración en 1,0, la corriente de prueba es 3 veces la clasificación del marco, por lo que un marco de 1600 A necesita 4800 A por polo.

Paso 2: agregue la impedancia del bucle. El número que lo decide todo. Su bucle de prueba no es un conductor perfecto: mantiene la resistencia de contacto del disyuntor, la resistencia del cable de prueba por metro, la resistencia de contacto en cada abrazadera y terminal, y la resistencia de la sección de la barra colectora. El cálculo de la caída de tensión de impedancia del bucle del equipo de prueba de inyección primaria comienza aquí.

Paso 3: convertir a capacidad. Multiplique la corriente objetivo por la impedancia total del bucle para obtener el voltaje de salida requerido, luego divida por 1000. Este es el paso de cálculo de la caída de voltaje de la impedancia del bucle del conjunto de prueba de inyección primaria y el que la mayoría de las especificaciones omiten.

KVA requerido = corriente objetivo × impedancia de bucle × 1000.

La aritmética para un trabajo realista de clase 5000 A:

Lea atentamente la tercera columna. El mismo objetivo de 4800 A que maneja una verificación de relación de CT a 10 kVA se convierte en una máquina de 184 kVA una vez que se agrega una resistencia de contacto de un disyuntor de 1600 A y una caída de cable. La corriente es la parte fácil; la impedancia es donde va el dinero.

La inyección primaria prueba todo el camino (CT, cableado, circuito de disparo, mecanismo de disyuntor), mientras que un equipo de prueba secundario prueba solo la electrónica del relé, razón por la cual la puesta en servicio los empareja. Cuando el presupuesto cubre un instrumento, un probador de relés confiable de la misma fuente mantiene el soporte simple y aidi construye ambas mitades de esa cadena. Nuestra gama de protección de relé asequible aplica el mismo principio, especificando la unidad secundaria y el generador primario como un solo sistema.

✅ En pocas palabras: kVA requerido = corriente objetivo × impedancia de bucle × 1000: la impedancia de bucle, no el amperaje, establece la capacidad que debe comprar.

2. ¿Cómo se obtienen los kVA adecuados para una máquina de clase 5000 A?

Un equipo de 5000 A que funciona con una salida utilizable de 6 V necesita aproximadamente 30 kVA; Las unidades serias de 6000 A funcionan con 36 kVA. Ese es el requisito mínimo de kva para el conjunto de prueba de inyección primaria 5000a en el que aterrizan la mayoría de los ingenieros de campo: 5000 A × 6 V = 30 kVA. Ejecute el cálculo de caída de voltaje de impedancia de bucle del conjunto de prueba de inyección primaria para su sitio y esta cifra se mueve.

Tres detalles deciden si vale la pena comprar la máquina, y los compradores que especifican el juego primario y la unidad secundaria como un solo paquete los obtienen al momento de la cotización y no después de la entrega.

El voltaje de salida es el verdadero diferenciador. Un conjunto especificado de 0 a 5000 A a 5 V y uno especificado de 0 a 5000 A a 10 V son máquinas diferentes, y el segundo reduce a la mitad los kVA necesarios para el mismo amperaje. Busque una salida de tomas múltiples, donde los pasos de voltaje fijo coincidan con la impedancia de carga en lugar de forzar el máximo cada vez; vale más que cualquier 1000 A adicional de clasificación máxima y la forma más clara de juzgar el requisito mínimo de kva para la prueba de inyección primaria de 5000a establecida en una cotización.

El ciclo de trabajo decide si el cronograma se cumple. Los equipos portátiles suelen funcionar durante 2,5 minutos encendidos y 10 minutos apagados, mientras que una prueba de aumento de temperatura de la barra colectora necesita ocho horas o más de salida continua a la corriente nominal: una clase de máquina diferente, normalmente trifásica con refrigeración por aire forzado. Verifique el tiempo de ejecución continuo en la corriente objetivo, no en la corriente máxima. La unidad trifásica AD904D de aidi está diseñada para trabajos de inyección prolongados; La unidad de calibración de disparo del interruptor AD905B2 se adapta a ciclos largos.

La precisión y la ondulación son donde reside la calidad de los datos. Busque ±0,5–1% con medición de verdadero valor eficaz. Un conjunto que se desvía más allá de la tolerancia de disparo NETA de ±10–15% hace que la prueba no tenga sentido. Un probador de relés confiable combinado con un conjunto primario necesita la misma disciplina, o las mitades reportarán cifras irreconciliables.

La pregunta que hay que plantearle a un proveedor es sencilla: para mi corriente objetivo, ¿cuál es la tensión de salida nominal, el tiempo de funcionamiento continuo y la ondulación medida? Cuando el lado secundario importa tanto como el primario, compare cómo se soportan los dos juntos: una gama de probadores de relés de alta calidad que se empareja limpiamente con el mismo generador acorta la puesta en servicio.

✅ En pocas palabras: para trabajos de clase 5000 A, presupuesta entre 30 y 36 kVA y verifique el voltaje de salida, el tiempo de funcionamiento continuo y la ondulación antes de firmar.

Preguntas frecuentes

P: ¿Cómo sé la impedancia del bucle antes de pedir el equipo? R: Estimar en lugar de medir. Agregue la resistencia de contacto del disyuntor (aproximadamente 0,005–0,02 Ω para un ACB grande), la resistencia del cable por metro multiplicado por la longitud del tramo (aproximadamente 0,02 Ω/m para cables de prueba pesados) y alrededor de 0,001 Ω por junta de abrazadera. Una carrera de 20 m con un ACB aterriza cerca de 0,008 Ω en total. La corriente objetivo × la impedancia da el voltaje requerido y el voltaje × la corriente da kVA. Si el resultado está muy por encima de lo que cualquier candidato puede ofrecer, la solución son cables más cortos o un punto de inyección diferente, no una máquina más grande. Resolver esto antes de preguntar es la cuestión de cómo calcular la clasificación de kva para el conjunto de prueba de inyección primaria: convierte una pregunta sobre el producto en una pregunta de ingeniería.

P: ¿La clasificación de 5000 A en la placa de identificación significa que obtendré 5000 A en el disyuntor? R: No, y aquí es donde ocurre el relleno. La corriente nominal solo se puede lograr con un voltaje de salida específico y una carga específica. Un equipo con capacidad nominal de 5000 A a 5 V no alcanzará los 5000 A a través de un bucle de 0,02 Ω, porque los 100 V necesarios exceden lo que puede producir. Pregunte por el voltaje de salida a la corriente nominal máxima y luego verifíquelo con su bucle.

P: ¿Debo comprar un generador de alta corriente monofásico o trifásico? R: Relacionelo con el objeto de prueba, no con la ambición. Las unidades monofásicas cubren pruebas de disparo de MCCB, verificación de relación de CT y calentamiento de barras colectoras en circuitos individuales. Se requiere salida trifásica para corriente de fase equilibrada, inyección simultánea en todos los polos o verificación del esquema diferencial. Una configuración sincronizada inalámbrica de dos unidades es una tercera ruta: dos conjuntos monofásicos más pequeños accionados en fase desde un controlador, que a menudo cuestan menos que una máquina trifásica especialmente diseñada. Si la sincronización del interruptor trifásico domina su trabajo, haga un presupuesto para tres fases desde el principio. Cuando el lado secundario se encuentra en la misma licitación, un probador de relés de alta calidad especificado junto al generador mantiene los informes consistentes.

CTA: Confirme su cifra de kVA antes de comprar

Envíe a aidi su marco de disyuntor más grande, el tendido de cable más largo y la impedancia de bucle calculada. Nuestros ingenieros le devolverán el voltaje de salida requerido, los kVA que necesita y el modelo que lo entrega, gratis y sin cotización adjunta.

Huzhou Aidi Electric Co., Ltd. ha fabricado instrumentos de prueba de sistemas de energía desde 1998, suministrando proyectos de State Grid bajo gestión de calidad certificada ISO 9001:2015 y un historial de proveedor designado en pruebas de energía. La fábrica configura el voltaje de salida, los pasos de corriente, las funciones de temporización y los ajustes de servicio continuo para su alcance de prueba antes del envío, y admite trabajos de OEM y ODM para marcas que necesitan su propio gabinete, panel y etiquetado. La salida personalizada oscila entre 200 A y 15 000 A ejecutada como producción directa de fábrica, generalmente entre un 20 % y un 40 % por debajo de la cotización de un distribuidor importado. Solicite una cotización para la misma semana que cubra el generador primario o el paquete completo de protección de relé asequible si el lado secundario está dentro del alcance.
